部份企業(yè)在生產(chǎn)的過程中產(chǎn)生了大量的硫酸銅廢液，而硫酸銅廢液的處理可以通過投加氫氧化鈣或投加鋅粉等工藝處理，但由于硫酸銅廢液中銅離子含量并不高, 但卻含有大量的硫酸根離子存在。簡單的中和反應(yīng)處理此廢液, 廢水中的銅離子濃度不易達(dá)標(biāo), 通過清潔生產(chǎn)的思路，將其硫酸根離子利用起來，通過置換、聚合等一系列工藝, 使硫酸銅廢液轉(zhuǎn)化為聚合硫酸鐵,聚合硫酸鐵是目前國內(nèi)水處理藥劑中最為常用的混凝劑，其需求量非常之大，這樣既保護(hù)了環(huán)境, 又有效地利用了資源目的。
原料和試劑
硫酸銅廢液的主要成分:硫酸銅質(zhì)量濃度為20~140 g/L, 硫酸含量為1%~2%。鐵粉、硫酸、氯酸鈉, 均為分析純。
原理

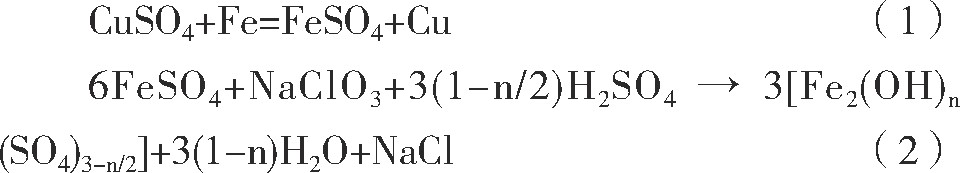

試驗(yàn)原理如下：
反應(yīng)步驟
取硫酸銅廢液除酸后, 加入一定量的鐵粉, 攪拌, 過濾, 得到硫酸亞鐵溶液。硫酸亞鐵中加入少量硫酸, 加熱濃縮;濃縮后得硫酸亞鐵溶液, 加入適量氯酸鈉, 水浴加熱, 反應(yīng)一段時(shí)間后停止加熱, 靜置, 過濾, 得到聚合硫酸鐵溶液。
產(chǎn)品指標(biāo)
產(chǎn)品為聚合硫酸鐵, 可以作為污水處理的絮凝劑。其質(zhì)量標(biāo)準(zhǔn)參照《水處理劑聚合硫酸鐵》 (GB/T14591-2016) 中Ⅱ類液體為8%~16%。
硫酸銅廢液通過置換-氧化-聚合反應(yīng)后得到污水處理用聚合硫酸鐵, 充分利用了廢液中的硫酸根離子。單因素試驗(yàn)說明, 硫酸用量、氯酸鈉用量及反應(yīng)時(shí)間都對聚合硫酸鐵的鹽基度有影響。響應(yīng)面法優(yōu)化反應(yīng)條件可得:硫酸用量、氯酸鈉用量和反應(yīng)時(shí)間的顯著性依次為硫酸用量>氯酸鈉用量>反應(yīng)時(shí)間。通過優(yōu)化響應(yīng)面可以得出, n H2SO4:n FeSO4=0.3、 n NaClO4:n FeSO4=0.2、反應(yīng)時(shí)間為2h為最優(yōu)反應(yīng)條件, 此條件下反應(yīng)的實(shí)際鹽基度為9.63%。
相關(guān)文章：--------------聚合硫酸鐵生產(chǎn)工藝制備
相關(guān)文章：--------------聚合硫酸鐵生產(chǎn)工藝制備
